吉博恩茵体育场（法国）

吉博恩茵体育场

---

项目地点：法国 · 昂热

---

使用材料：UPHC镂空板

---

应用位置：外墙

---

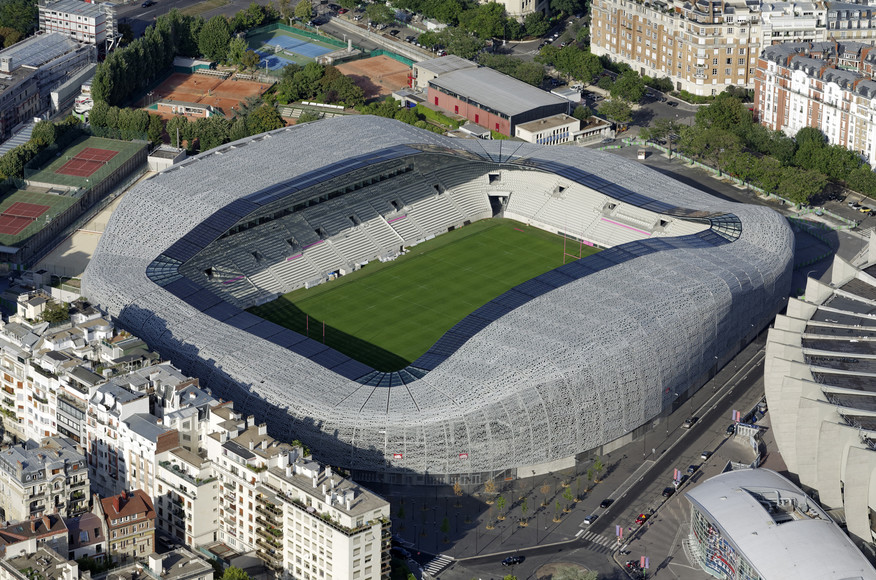

位于著名的王子公园前面，由著名建筑师Rudy Ricciotti设计的吉博恩茵体育场采用了23000平方米的UHPC 超高性能混凝土做表皮，整个场馆轻盈明亮又通透。在这个项目中，UHPC 超高性能混凝土主要应用于三大部分：自承重镂空面板在立面的应用确保了光线的通透明亮，立面与屋面之间的交界处的镂空面板，采用了更高的镂空率与更大的曲面，以及600块嵌入玻璃的屋面面板

建筑师的要求非常明确，双曲网状表皮可以吸收球场观众的声音， 同时立面通过建筑网格体系既可以导流雨水，且可以过滤光线。

建筑主结构为金属框架体系，由80根不同截面梁的组成。在工程设计之处，项目就选择了采用UHPC 超高性能混凝土金属纤维做幕墙， 主要是由于其具有高达150-250MPA抗压强度，且非常高的密实度，环境中有害的化学物质几乎不可能渗透到UHPC幕墙面板里。

当然， 从设计形态来看，体育馆的波浪起伏的表面设计也与周边环境和谐一致。整个项目采用了3600块长三角形面板，通过三个固定点与主框架连接。

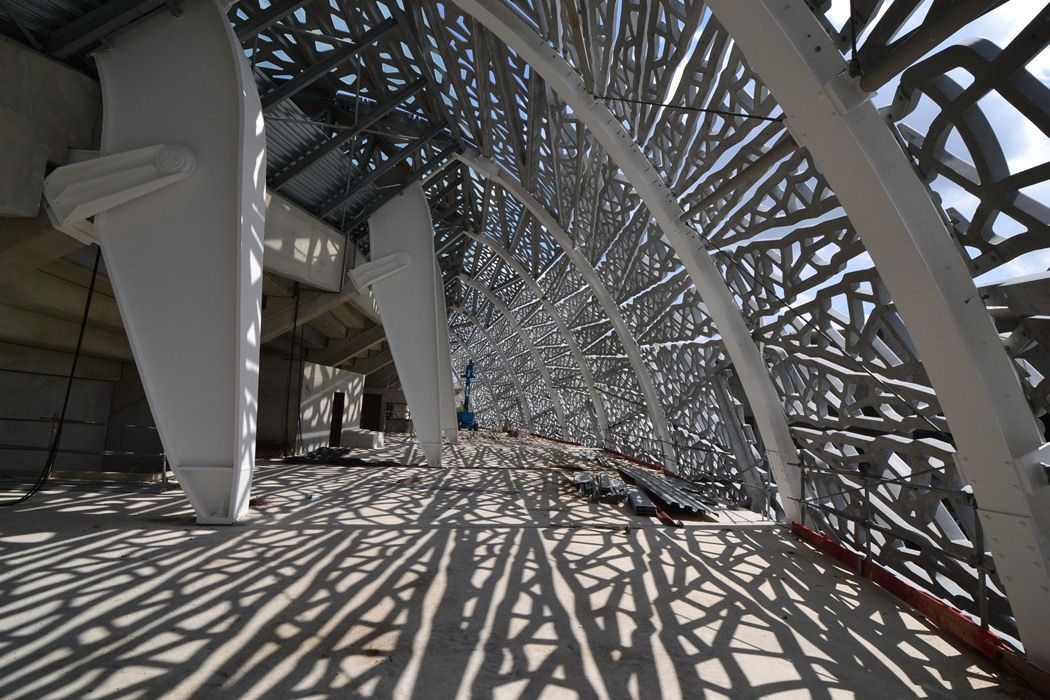

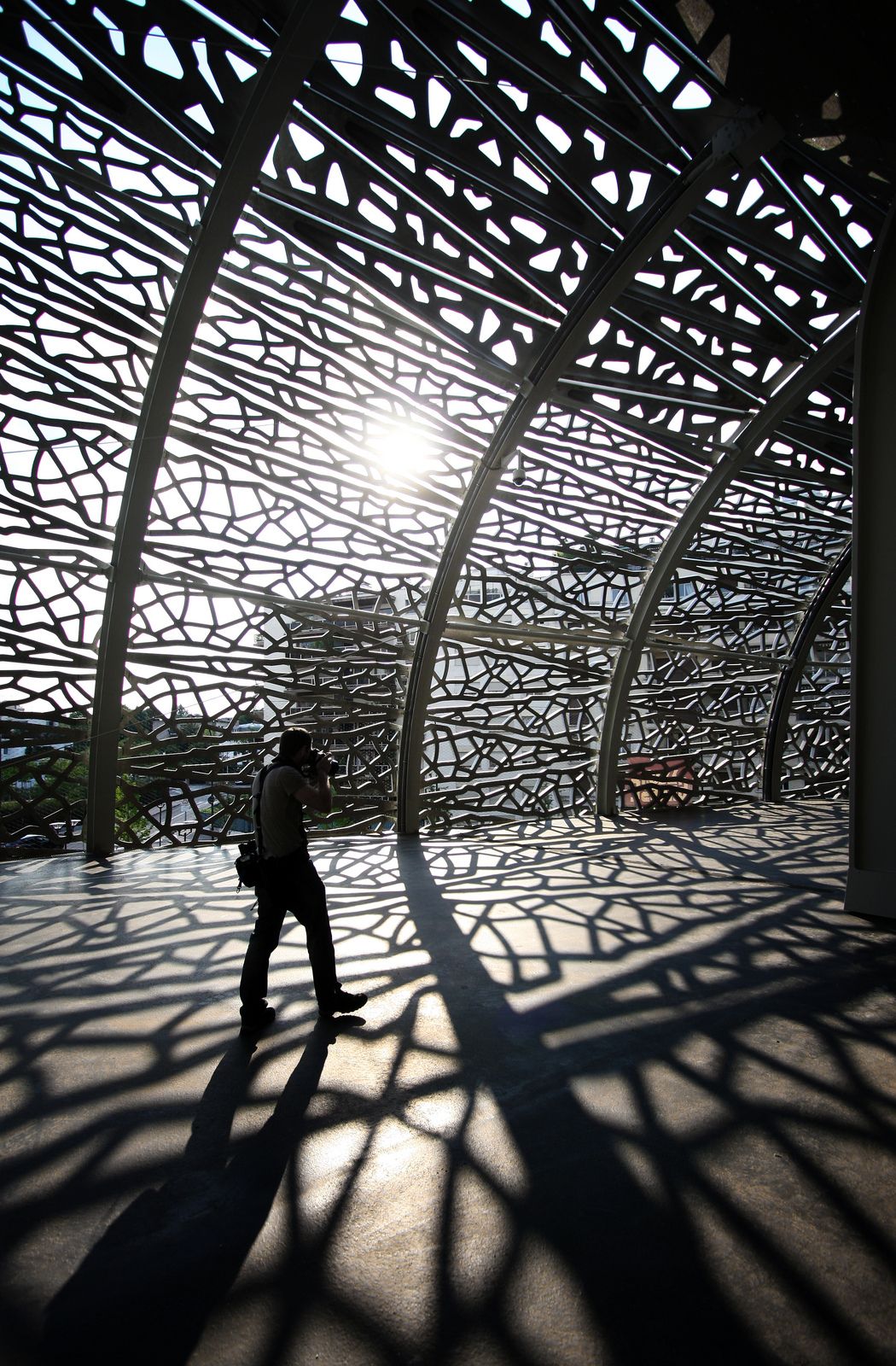

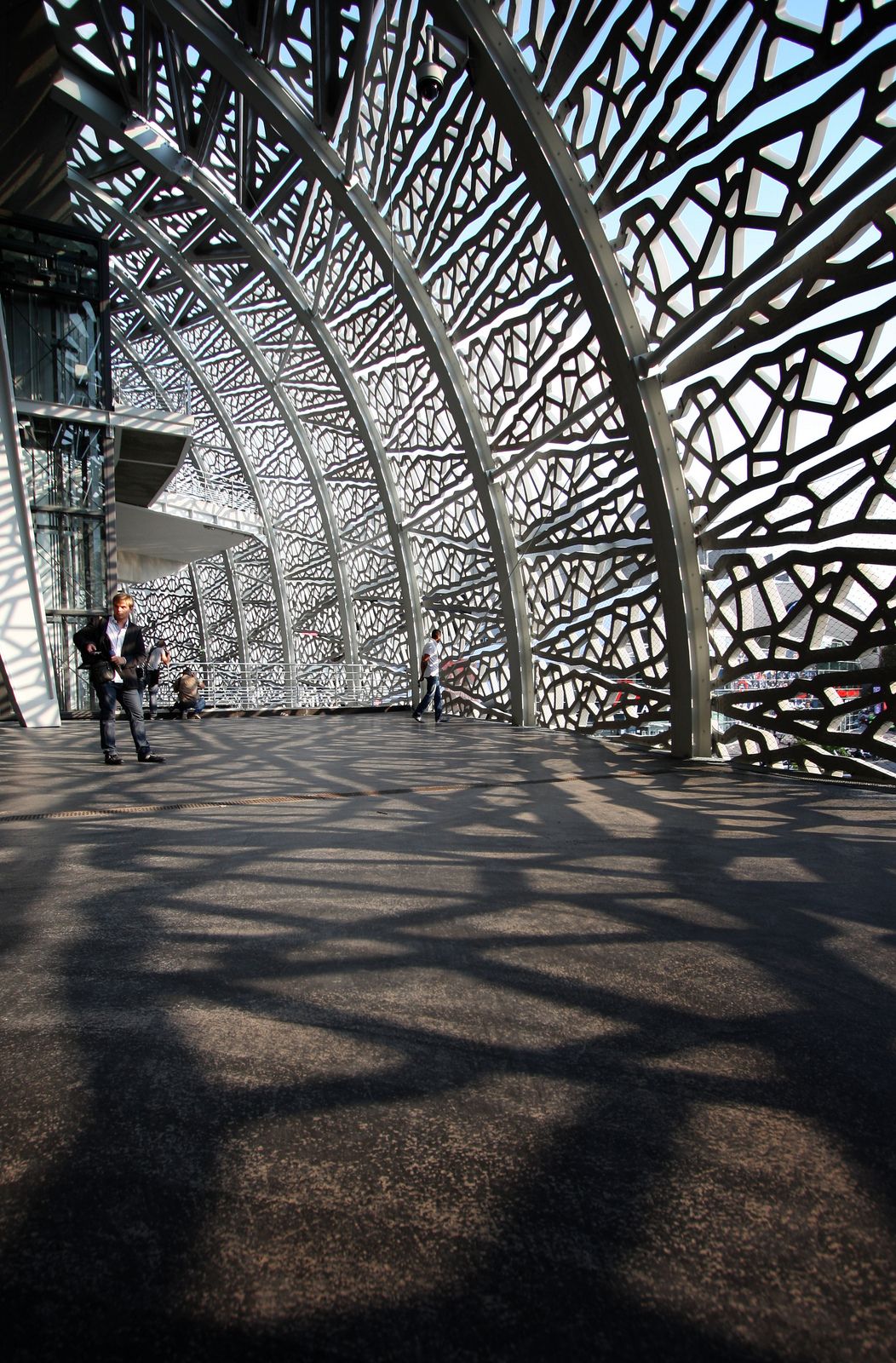

UHPC采用使得镂空面板的镂空率高达50%，而材料自身卓越的力学性能让格栏状面板除了装饰以外还可以起到栏杆防护的作用。

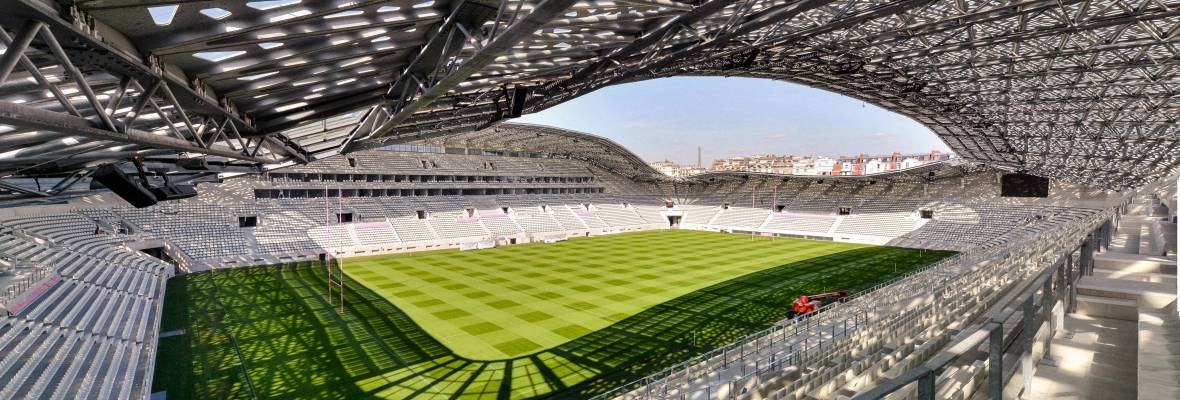

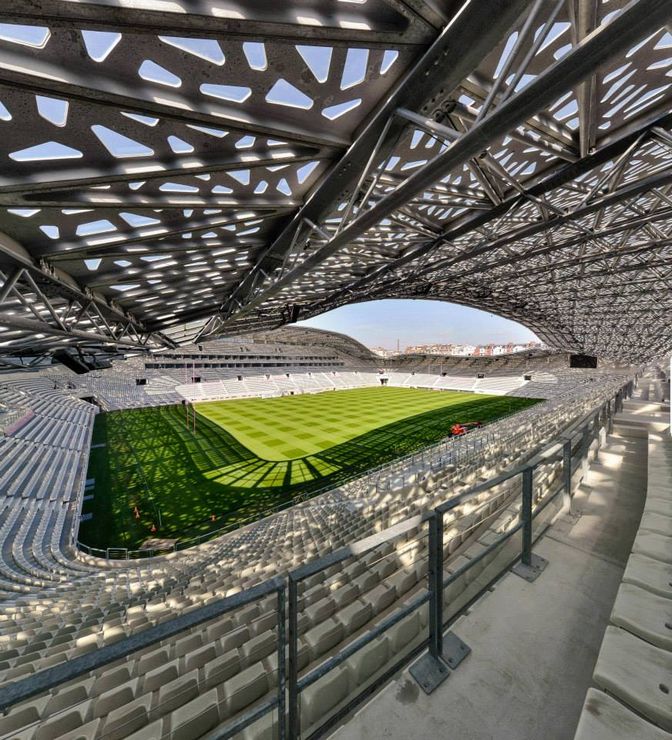

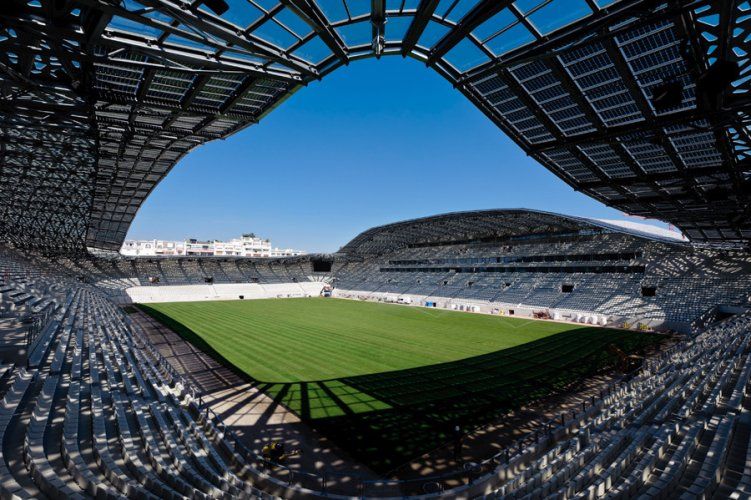

创新的屋面应用，建筑师要求屋面防水。屋面板块2.4米宽9米长，35mm厚,超高性能混凝土内嵌入20-27%的玻璃，同时在板块预制过程中浇注两条16cm厚的肋。而由于UHPC具有非常高的抗弯强度， 屋面板块因此可以设计得纤细，甚至实现了悬挑8-9米。

在预制生产前建筑师与拉法基豪瑞团队以及预制工厂进行了一系列综合的测试和评估，包括实验室测试以及1:1打样试验测试，78000次抗疲劳测试，温度冲击试验，50次冻融循环试验以及防水试验等。

浅灰色UHPC的应用，通过预制的工艺， 保障了让吉博恩茵体育场非常高的表面质量，同时颜色一致无误差。
